关键是审视图像应用所需的工作条件，这也是正确选择图像设备的核心要素。常见参数及尺寸如图所示
相机
面阵或线阵芯片
芯片尺寸/法兰距
接口/黑白或色彩 等等
镜头
镜头类型（取决于应用）
固定光圈或可调光圈
固定倍率或可调倍率
镜头尺寸 等等
光源
光源类型
打光方式
光源工作距离 等等
工作环境
震动，冲击，不必要的环境光
灰尘，水分，温度，湿度

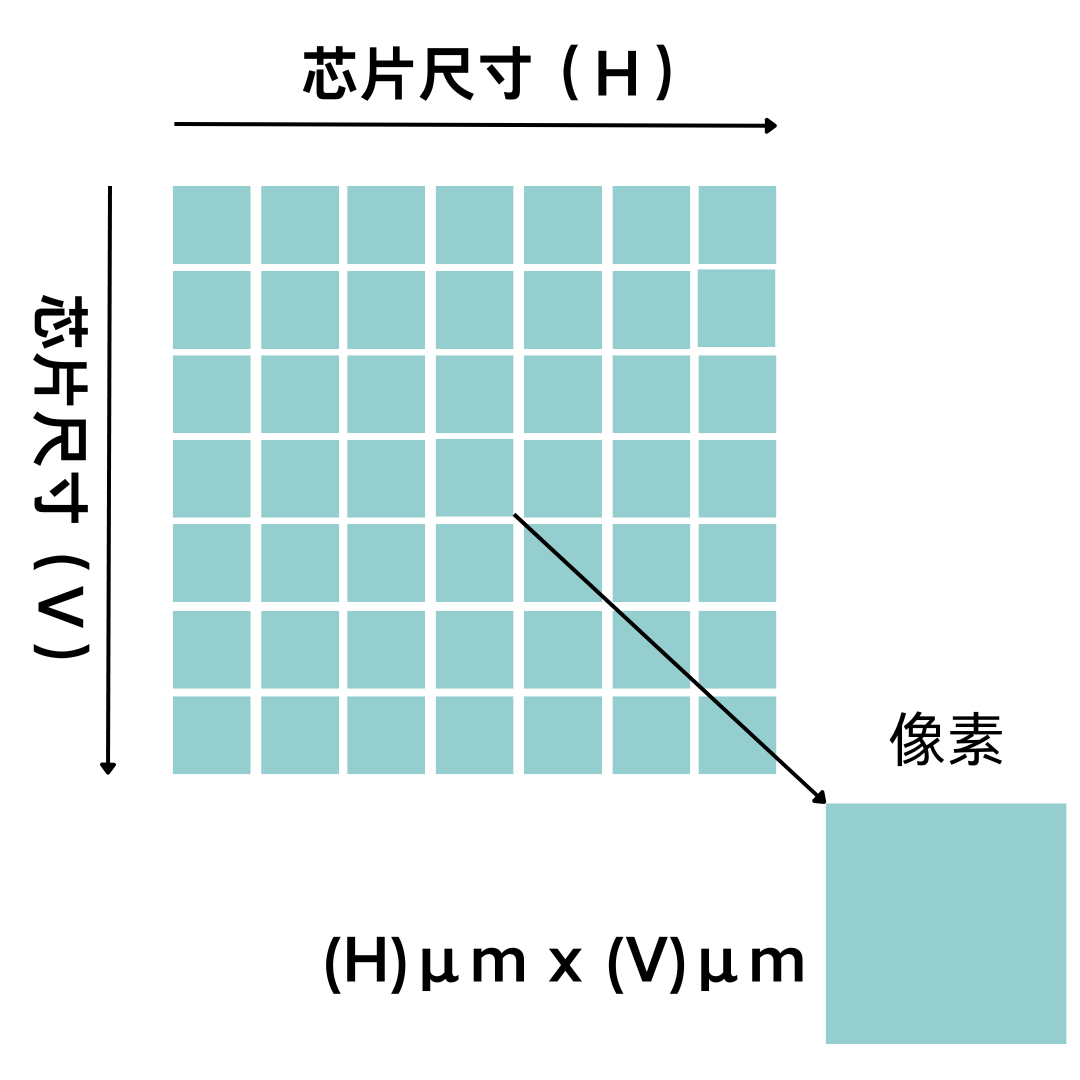

芯片尺寸
芯片尺寸=像素尺寸（V）或（H）x有效像素数量（V）或（H）
例）
像素尺寸：4.4μm x 4.4μm
有效像素数：1600 x 1200
芯片尺寸（V）=0.0044x1200=5.28mm
芯片尺寸（H）=0.0044x1600=7.02mm
芯片尺寸=7.04 x 5.28mm
镜头的选型

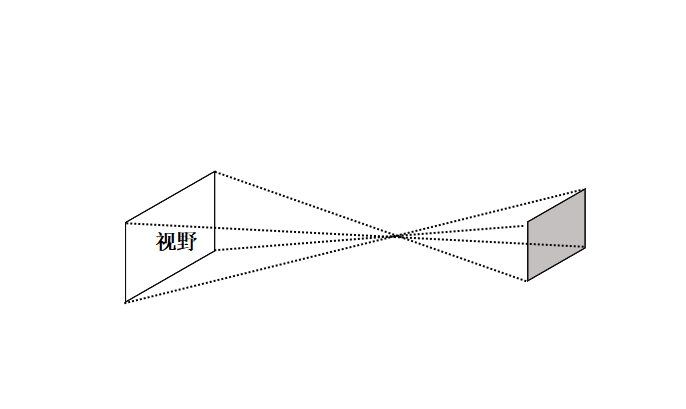

从想拍摄物体的视野范围和使用（准备使用）相机来求出光学倍率
光学倍率=想拍摄物体视野的与相机芯片的比率
光学倍率=相机芯片（V）or （H）/ 视野范围（V） or （H）
求出了光学倍率后，接下来是装置的空间相机的设置距离，镜头的工作距离等条件的确认。

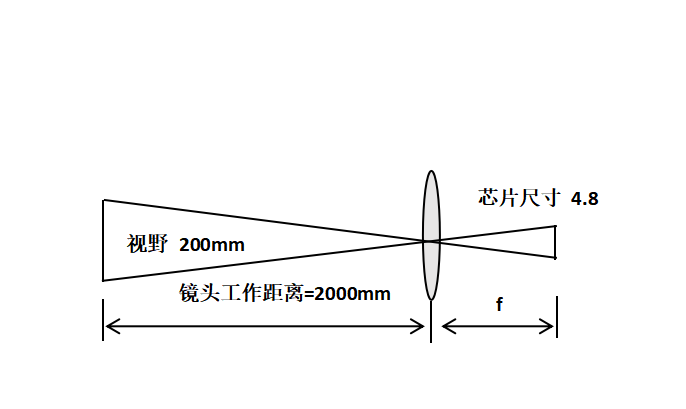

1. 镜头焦点的距离的计算方法
f（镜头焦点）=WD x 光学倍率（芯片尺寸（V or H）/视野（V or H））
f=2000mm x 光学倍率（=芯片尺寸（4.8mm）/视野（200mm））=48mm

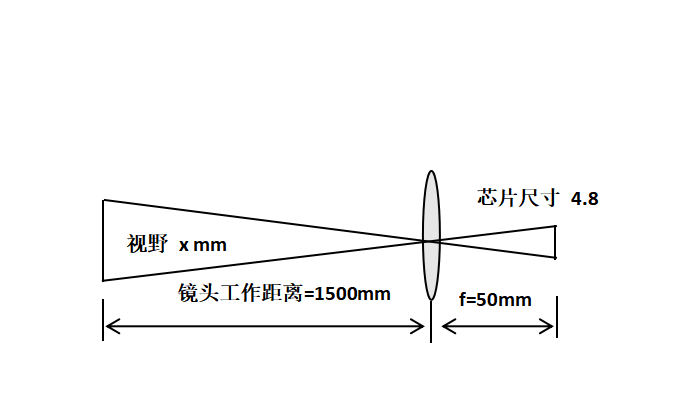

2. 用焦点距离来求拍摄范围
视野（V or H）=WD x 芯片尺寸（V or H）/ f（焦点距离）
视野=1500 x 4.8 / 50 = 144mm
*但是，通过这个计算式得出的结果是概算，主要提供参考用，特别是在近距离范围（WD 300mm以下）下拍摄的情况，有大幅度偏离准确值的可能性，详情还请联系本司人员或参照HP。
根据这些关系式，同样的工作距离（WD）的情况下，焦点距离（f）越小视野就越广（广角镜头），焦点距离越长，视野就越小。另外，拍摄同样大小的物体时，焦点距离越小，WD就越短，焦点距离越长工作距离也越长（望远镜头）。
